16进64出混合音频分配器支持断电直通
- 品牌： 纵横天成
- 型号： ZH-AD1664E
名称：音频分配器 型号：ZH-AD1664E
品牌：纵横天成 路数：16进64出
采用插卡式结构。
可选配模拟平衡音频板卡和AES数字音频板卡
AES支持32-192k采样率
AES支持AES3
采用三芯平衡端子接口
独立电源指示灯
支持断电直通功能
支持热插拔功能
主备冗余电源功能
支持扩展功能（单台最大扩展16进64出）
输入内置前级放大处理。
信号输出无电流声底噪等。
每路独立运放处理信号无干扰输出无衰减。
全贴片结构，支持110-220V电压。
电源降噪处理。

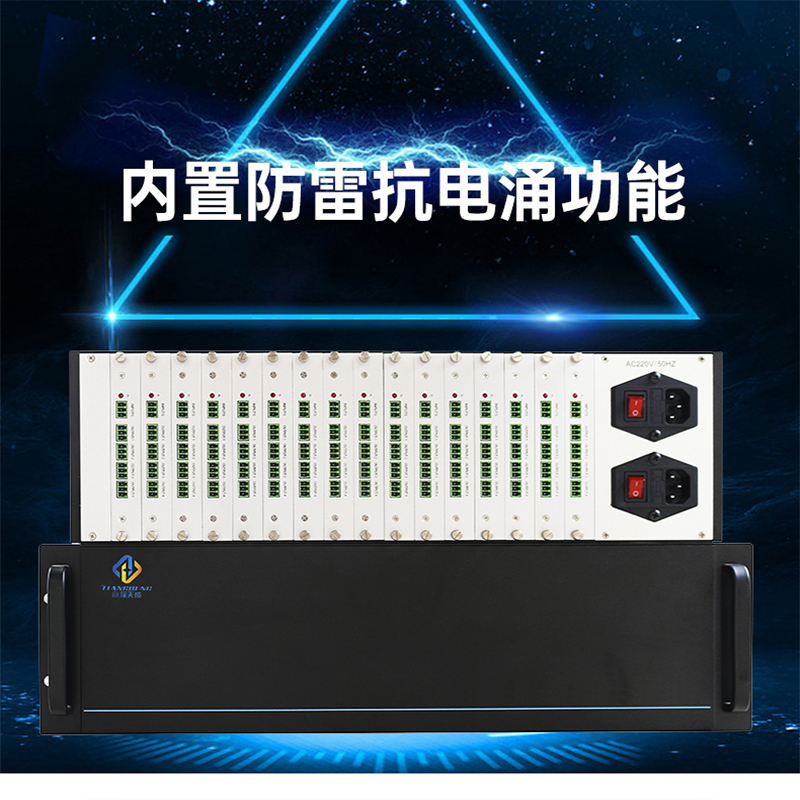

内置防雷抗电涌功能。
标准全铝插卡式机架结构。
用于音频信号环路输出。
多台设备可级联无衰减。
全部输入和输出接口均采用平衡模拟音频方式。

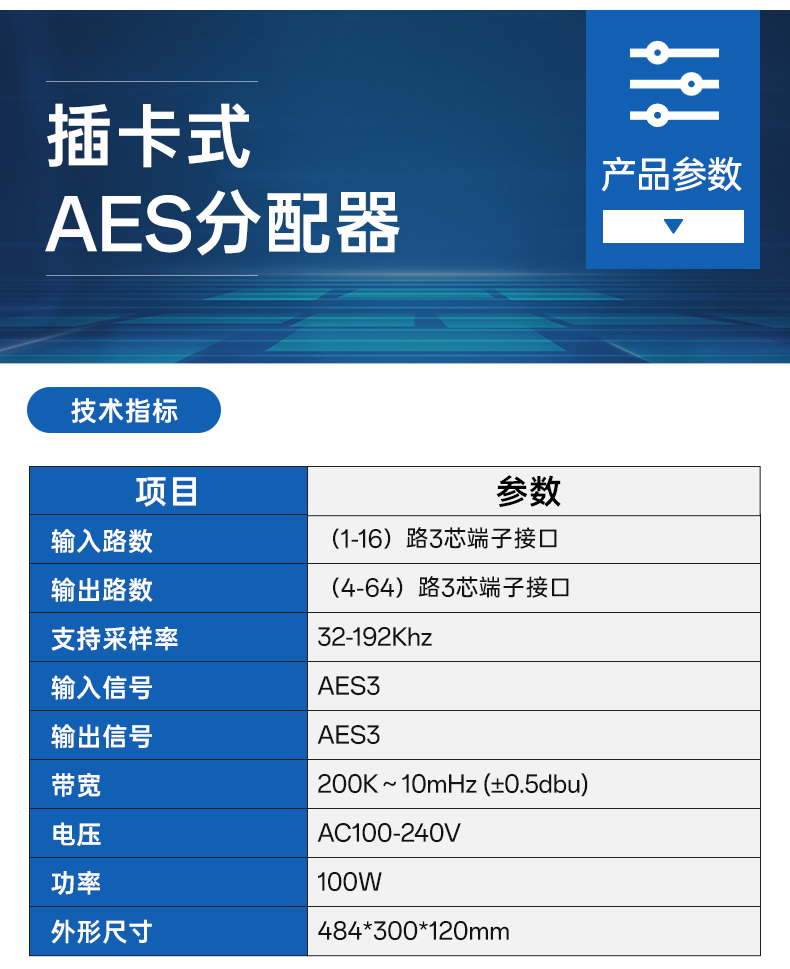

项目
参数
音频部分
格式
单声道（立体声道）平衡
阻抗
>10 kΩ（输入）；600Ω
采样频率
48KHZ
输入到输出动态范围
>100DB
频率响应
20～20kHz (±0.5dbu)
总谐波失真+噪声
≤0.001% @1kHz，+4dBu
信噪比S/N
S/N>115dB
分离度
<-80dB @ 1 kHz, 满载
共态抑制率CMRR
75dBu @ +20dBu , 60Hz
底噪
-115DBU
增益误差
±0.1dB 通道至通道
最大电平(Hi-Z)
>+21dBu,
最大电平(600Ω)
>+15dBm,
外形尺寸
484*300*130
项目
参数
音频部分
格式
AES/EBU卡侬接口
采样频率
32-196KHZ
输入到输出动态范围
>100DB
频率响应
200K～10mHz (±0.5dbu)
总谐波失真+噪声
≤0.002% @1kHz，+4dBu
信噪比S/N
S/N>105dB
分离度
<-80dB @ 1 kHz, 满载
共态抑制率CMRR
75dBu @ +20dBu , 60Hz
底噪
-105DBU
增益误差
±0.1dB 通道至通道
电平(Hi-Z)
>+21dBu,
电平(600Ω)
>+15dBm,
