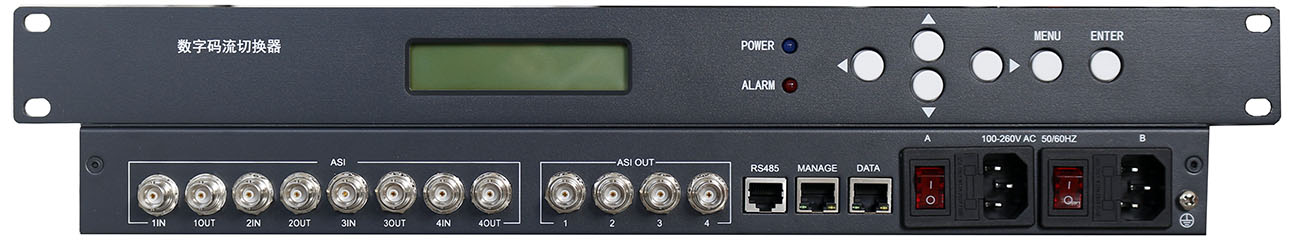

4路ASI码流自动切换器
- 品牌： 纵横天成
- 型号： ZH-ASI602
名称：码流自动切换器 型号：ZH-ASI602
品牌：纵横天成 路数：4进4出
本产品将独立的4路ASI输入经手动或自动选择分配到4个ASI输出,同时4路ASI输入分别带有独立的有源环出。所有功能全部由硬件完成，
通过网络管理口或RS485接口可设置工作参数和监控设备状态。TS OVER IP接口完成4路ASI输入和1路ASI切换后输出转IP。
自动切换模式下，切换条件是ASI输入超过100ms无数据，或ASI数据是全空包（PID为0x1fff）。
自动切换模式下,ASI输入的切换优先级为:第1路>第2路>第3路>第4路。
u 4路ASI独立输入
u 4路ASI同源输出
u ASI输入（第一、二路）具有断电直通功能
u ASI输出配有专用差分驱动器，适合长距离传输
u ASI输入带有独立的有源环出接口
u 10/100/1000m自适应网口完成TS OVER IP输出
u TS OVER IP支持UDP或RTP，支持单播、组播、广播
u 采用全硬件方式实现IP协议栈，适合长时间稳定工作
u 通过以太网和RS485可同时远程管理设备
u 双核SOPC设计、快速启动
u 可通过网管软件远程控制多台设备
u 可通过网管远程实时监视报警、运行时间等状态
u 可远程升级全部软件及FPGA代码，支持远程重启
u 具有掉电记忆功能
u 高集成度、高可靠性
u 低功耗无风扇零噪音设计
u 标准1U机箱
参数
规格
数据网口
物理接口
IEEE802.3a(电口)
数据速率
10/100/1000M自适应
连接头
一个RJ45(带LED显示连接和数据传输状态)
管理网口
物理接口
IEEE802.3a(电口)
数据速率
10/100M自协商。
连接头
1个RJ45(带LED显示连接和数据传输状态)
ASI接口
接口类型
75Ω BNC DVB ASI 符合EN50083-9
输入
4个独立输入，带有源环出
输出
4个，带差分驱动
包格式
188/204字节自适应
码率
0-214Mbps
断电直通
第一、二路ASI输入具有断电直通功能
ASI自动切换
支持
TS OVER IP性能
每通道PID过滤数量
NA
支持IP输出总码率
1Gbps(含IP包头，非TS总码率)
通道数量
5个
每IP包含TS包数
1—7个(188字节) (通过寄存器任意选择)
封装方式
UDP或RTP(通过寄存器任意选择)
FEC
不支持
协议支持
支持组播、广播，支持ICMP、ARP应答
对端MAC地址获取
通过ARP自动获取或手动设置
以太网封装
IEEE 802.2 SNAP， Eth. II
设备管理
通过网络管理软件或RS485接口(可选)
设备供电
100-250V 50/60Hz AC
环境
0～45℃(工作)；-20～80℃(储存)
设备净重
3.6kg
设备尺寸
330mm*482mm*44mm
