12进36出无源音频分配器带幻象开关和隔离功能

更新:2023/7/19 14:26:58      点击:
  • 品牌:   纵横天成
  • 型号:   ZH-AD1236KT
  • 名称:音频分配器   型号:ZH-AD1236KT

    品牌:纵横天成      路数:12进36出

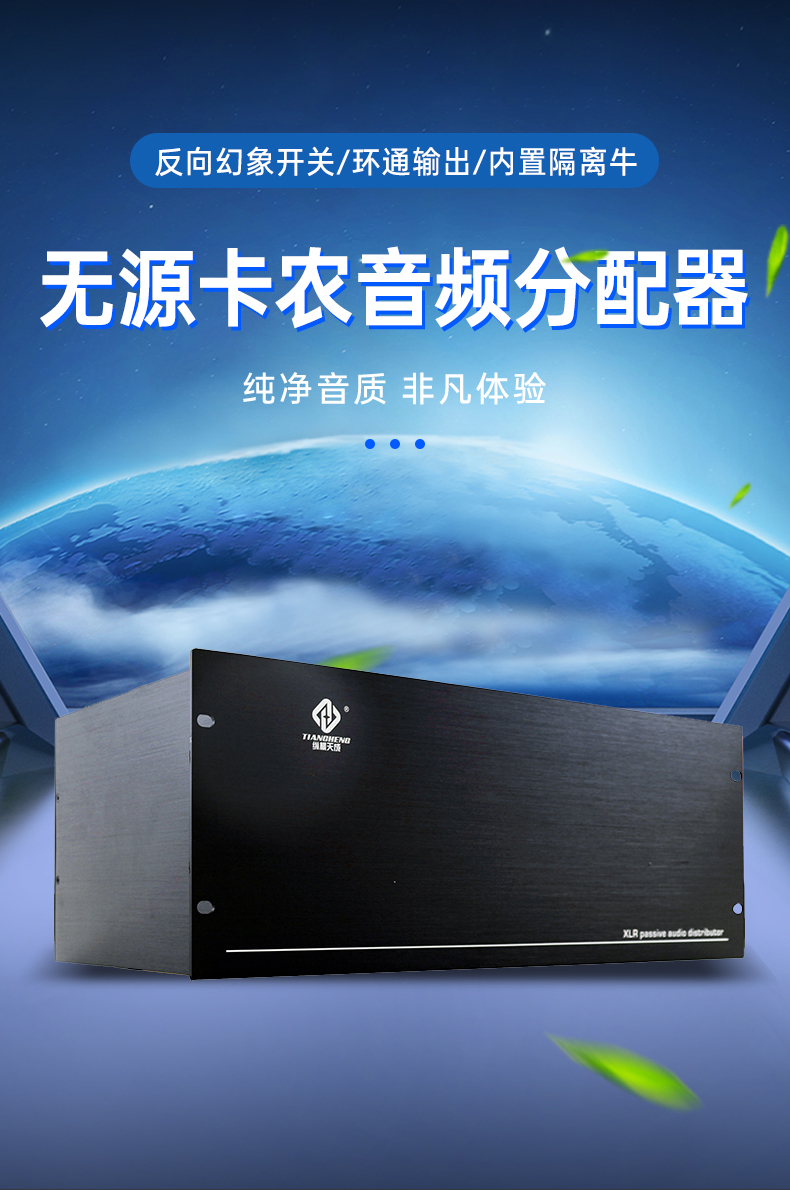

     卡侬无源隔离音频分配器

    l 采用镀金卡农接口衰减无电流声和底噪

    l 不少于12个分配通道,每一通道二组输出,2组变压器隔离输出,1组环通输出。

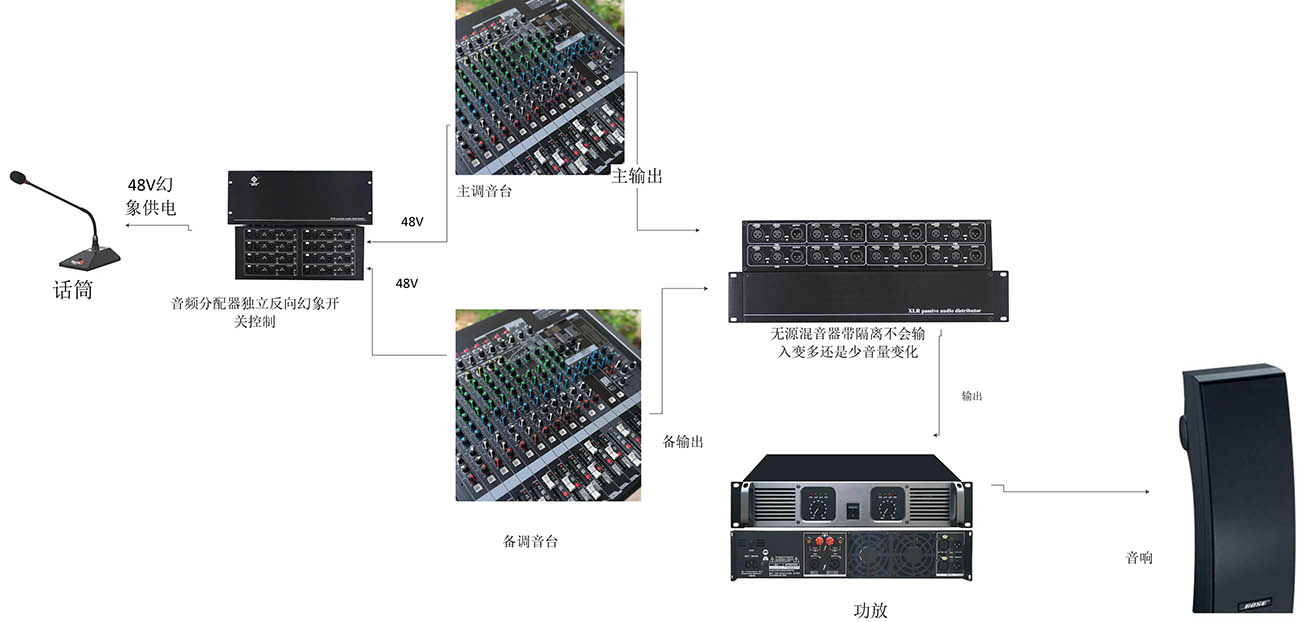

    l 2组变压器隔离输出(A及B)同时具有地线分离选择开关,解决因地线回路产生的噪音。支持切换幻象开关给输入主备48V幻象供电。

    l 机箱采用屏蔽设计,可屏蔽交流干扰。

    l 采用镀金多层电路板结构。

    l 每组独立电路防串扰。

    l 采用全部电路设计不引线防干扰。

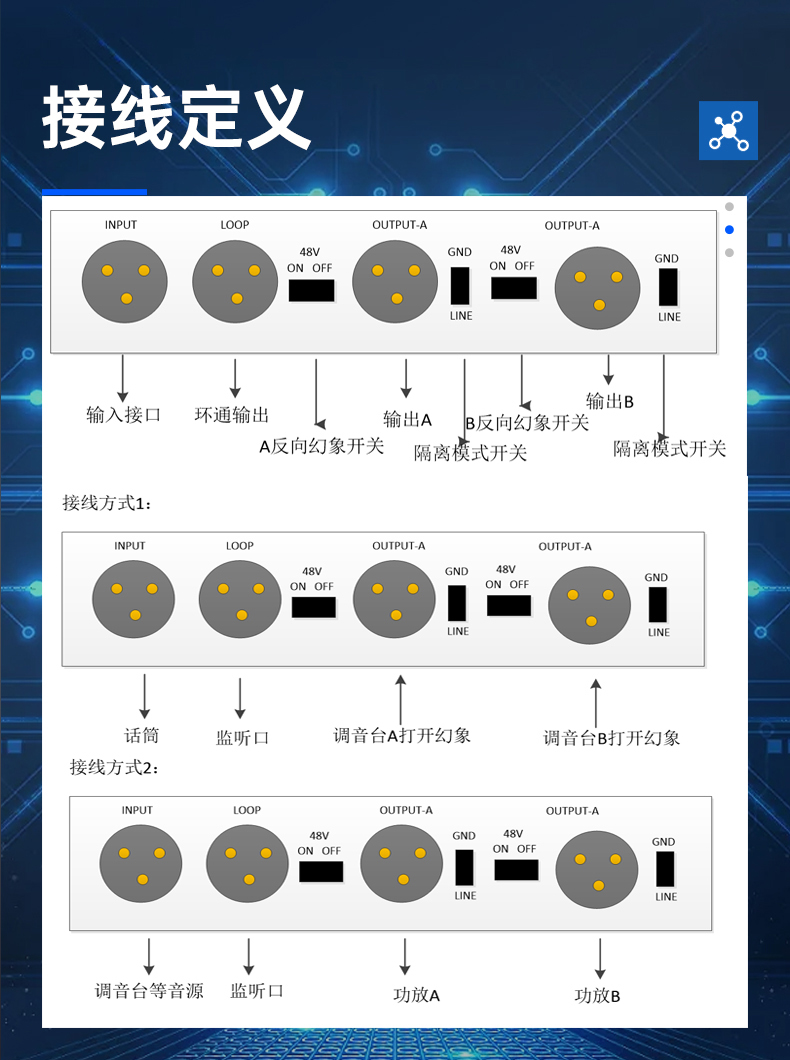

    l 每路输出可独立切换幻象模式和隔离模式。(注意:幻象模式是输出接调音台或可提供48V供电设备开启48V反向主备给话筒供电)

    l 每组双切换开关模式

    l 每路输出可独立调节共地和线路模式

    l 标准4U全铝机箱

    l 全铝机箱无缝设计

    l 隔离比:600:600

    l 隔离带宽:20-20K

    l 总谐波失真:0.01%/200HZ

    l 输入电平:+16dbu/50hz

    l  插耗衰减:-2.5db于600欧姆负载

    l   输出短路损耗:-1.5db

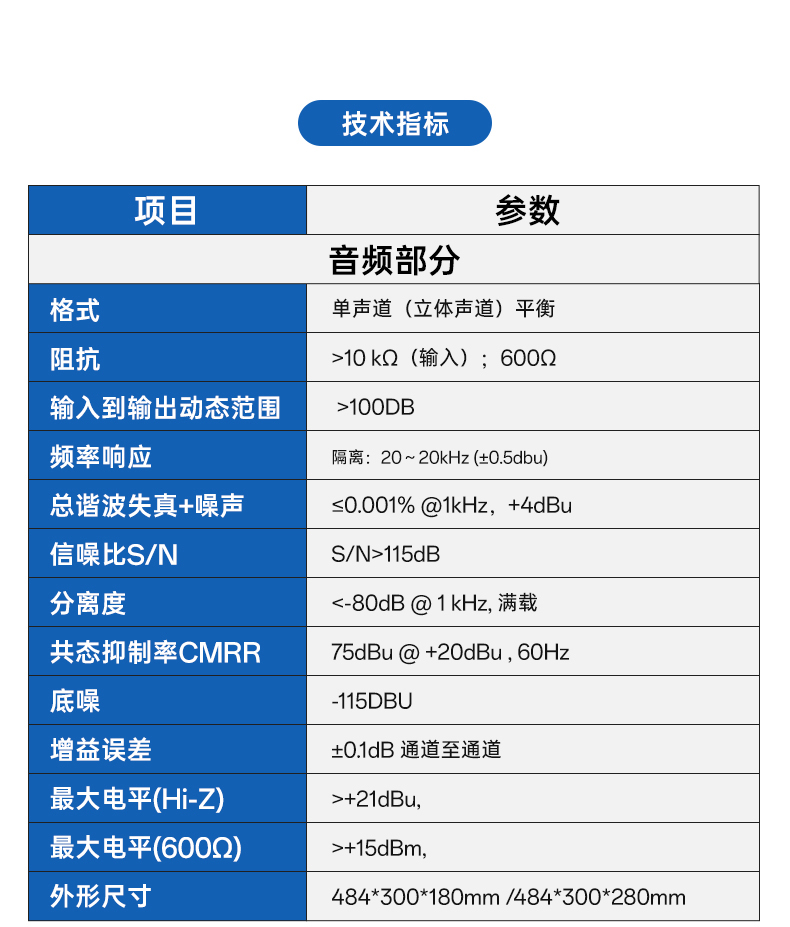

  • 项目

    参数

    音频部分

    格式

    单声道(双声道)

    阻抗

    >10 kΩ(输入);600Ω

    带宽

    20-20K

    失真

    0.002%

    插入损耗

    <0.1dB

    总谐波失真+噪声

    0.03% @ 1 kHz 额定电压下

    信噪比S/N

    >90dB, 平衡, 在最大输出率 (21dBu)

    外形尺寸

    484*260*180
