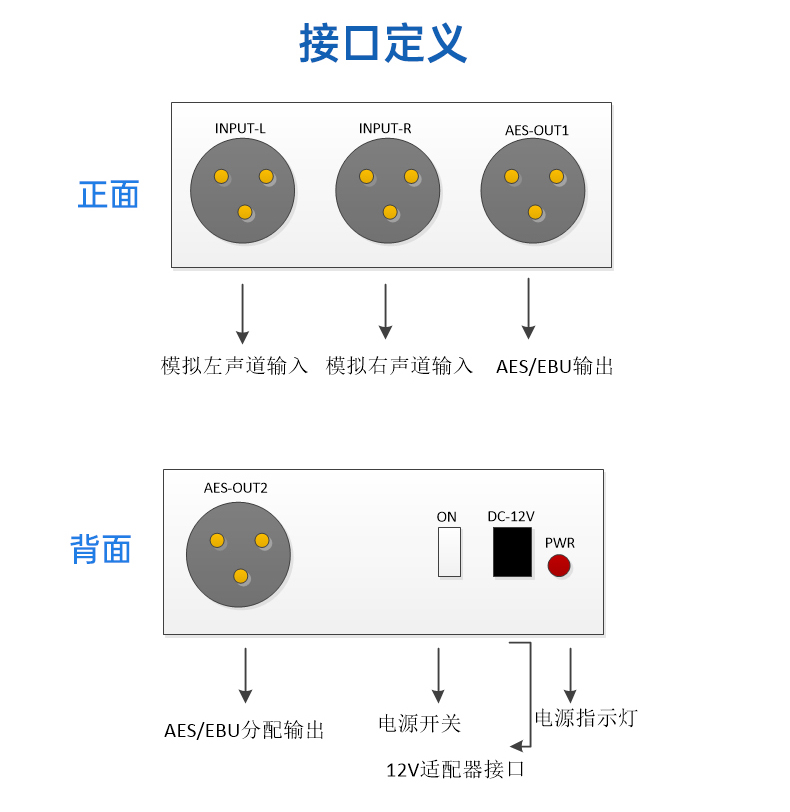

前面板

后面板

名称：音频转换器 型号：ZH-K-A01

品牌：纵横天成    功能：模拟平衡双声道转AES

   产品介绍：

模拟平衡立体声转数字音频AES/EBU转换器，实现1组立体声模拟音频到1路数字音频AES/EBU的转换满足广播级标准。

纵横天成音频转换器适用于广播，电视，会议等多种场合.
产品特点：

1、输入动态范围宽

2、采用镀金卡侬接口

3、数字音频内置数字驱动变压器。

4、输出独立放大处理无衰减。

5、适用48KHZ频率的AES/EBU数字音频信号（可选配出厂96K，192K）

6、全贴片结构，采用音频处理芯片无衰减和失真。

7、低失真，失真达到0.002%

8、内置断电静音功能。屏蔽串音等问题。

9、105DB信噪比保证信号底噪指标。

10、防雷保护和过载保护电路。

11、支持1路AES/EBU数字音频到2路模拟音频的转换

12、电源和信号指示灯

13、全铝机箱。

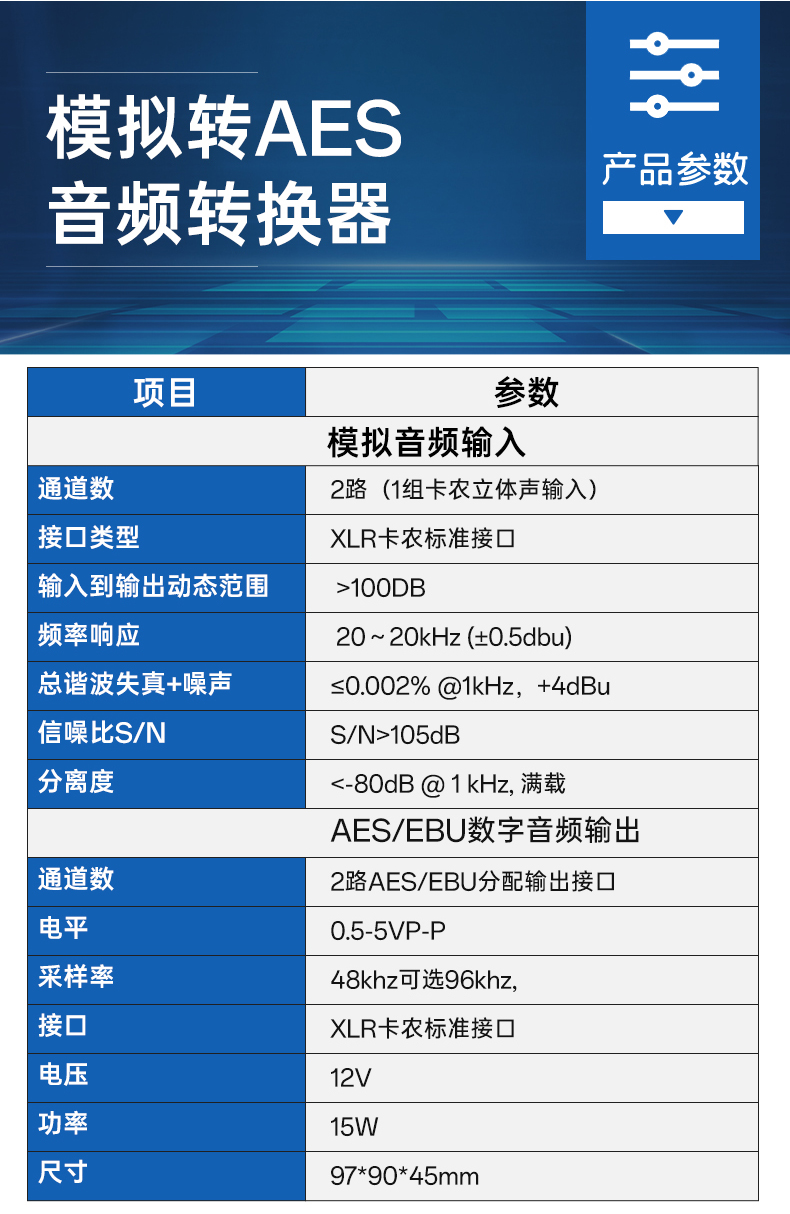

模拟音频输入

通道数    2路（1组卡侬立体声输出）

接口    XLR卡侬标准3芯接口

采样频率    48KHZ

输入到输出动态范围    >100DB

频率响应：    20～20kHz (±0.5dbu)

通道隔离度    100DB

总谐波失真+噪声    ≤0.002% @1kHz，+4dBu

信噪比S/N    >105dB

分离度    <-80dB @ 1 kHz, 满载

输出阻抗    100 ohm

电平    +19.5dBu,平衡

工作湿度         0 - 90%无水凝状态下

工作温度       -40℃ - 80℃

供电电源      12V  50Hz±10%

 耗电功率        10W

输出阻抗    100 ohm

AES/EBU数字音频输出

通道数    2路（分配输出2路相同数字信号）

电平    0.4-5VP-P

取样频率    48KHZ

接口    XLR卡侬标准3芯接口
