16组1分4 SDI分配器

更新:2024/3/21 13:47:13      点击:
  • 品牌:   纵横天成
  • 型号:   ZH-SDIF1664

  • 名称:SDI分配器 型号:ZH-SDIF1664

    品牌:纵横天成    路数:16进64出

    一、产品介绍:

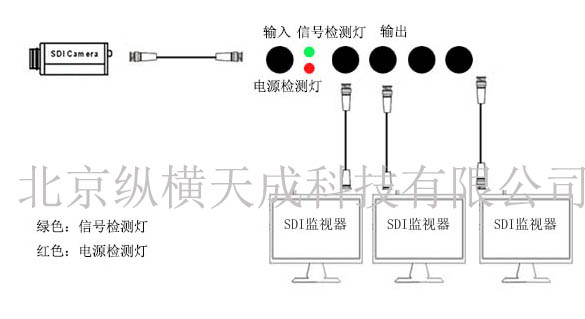

     数字分配器是一款将任何一路标清高清 3G串行数字视频信号,分配成多个信号,分别输出到多个高清电视,投影设备,显示大屏上,这样大大方便了多用户同时无延时使用、观看或共享同一个数字高清串行视频信号。

    二、产品特点:

    主备冗余电源功能

    每路电源独立检测功能

    每路信号独立检测功能

    支持多路信号输出

    自动识别标高高清3G信号

    支持1/2/4/8/16/32/64路3G SDI信号输出。

    采用驱动芯片,支持长线传输;支持480i  576i,720p50HZ/60HZ ,1080i50HZ/60HZ,1080p25HZ/30HZ/50HZ/60HZ等分辨率;

    稳定的性能

    图像处理及信号长矩离传输失真增益补偿技术,采用数字同步识别处理技术,图像输出稳定;

    无损分配技术

    设备性能完善

    长线增益技术

    纵横天成3G-SDI分配器采用长线增益技术,支轻松实现3G-SDI分配+远距离传输。

    宽电压电源

    电路优化设计抗电磁干扰,防雷设计,抗击电源浪涌,保证通信质量稳定。

    输入信号SD HD 3G 自动识别技术。

    内置电缆自动均衡器和时钟重定时功能。

    全数字、无压缩,无需软件设置。

    电源状态、视频链路状态、输入输出实时指示灯功能。

    标准机架式结构。

    一路高清信号分配到多路输出无衰减。

    支持速率270Mbps—2.97Gbps。

    工业级别宽温度范围设计,工业级芯片、全表面贴装技术

    主备冗余电源

    名称

    型号

    备注

    SDI分配器

    ZH-SDIF0416T

    4组1分4

    SDI分配器

    ZH-SDIF0624

    6组1分4

    SDI分配器

    ZH-SDIF0816

    8组1分2

    SDI分配器

    ZH-SDIF0824

    8组1分3

    SDI分配器

    ZH-SDIF0832

    8组1分4

    SDI分配器

    ZH-SDIF1632

    16组1分2

    SDI分配器

    ZH-SDIF1648

    16组1分3

    SDI分配器

    ZH-SDIF1664

    16组1分4


  • 产品型号

    ZH-SDIF01664

    输入信号

    16*BNC SDI 标清高清3G

    支持输入格式

    480I,576I,720P50HZ/60HZ,1080I50HZ/60HZ,1080P25HZ/30HZ/50HZ/60HZ

    输出信号

    1*BNC SDI 标清高清3G

    支持输出格式

    480I,576I,720P50HZ/60HZ,1080I50HZ/60HZ,1080P25HZ/30HZ/50HZ/60HZ

    支持速率

    270Mbps-2.97gbps

    输入输出阻抗

    75Ω接口

    SDI耦合类型

    AC耦合

    SDI信号抖动

    SD-SDI<0.1UI HD-SDI<0.2UI 3G-SDI<0.1UI

    嵌入音频、辅助空间、EDH数据

    透明

    工作温度

    -40--80

    工作湿

    0---90%不结凝

    防护等级

    通用工业标

    外形

    标准3U全铝机箱484*300*130mm

    电源

    主备冗余电源

    电压

    220V

    功率

    100W
