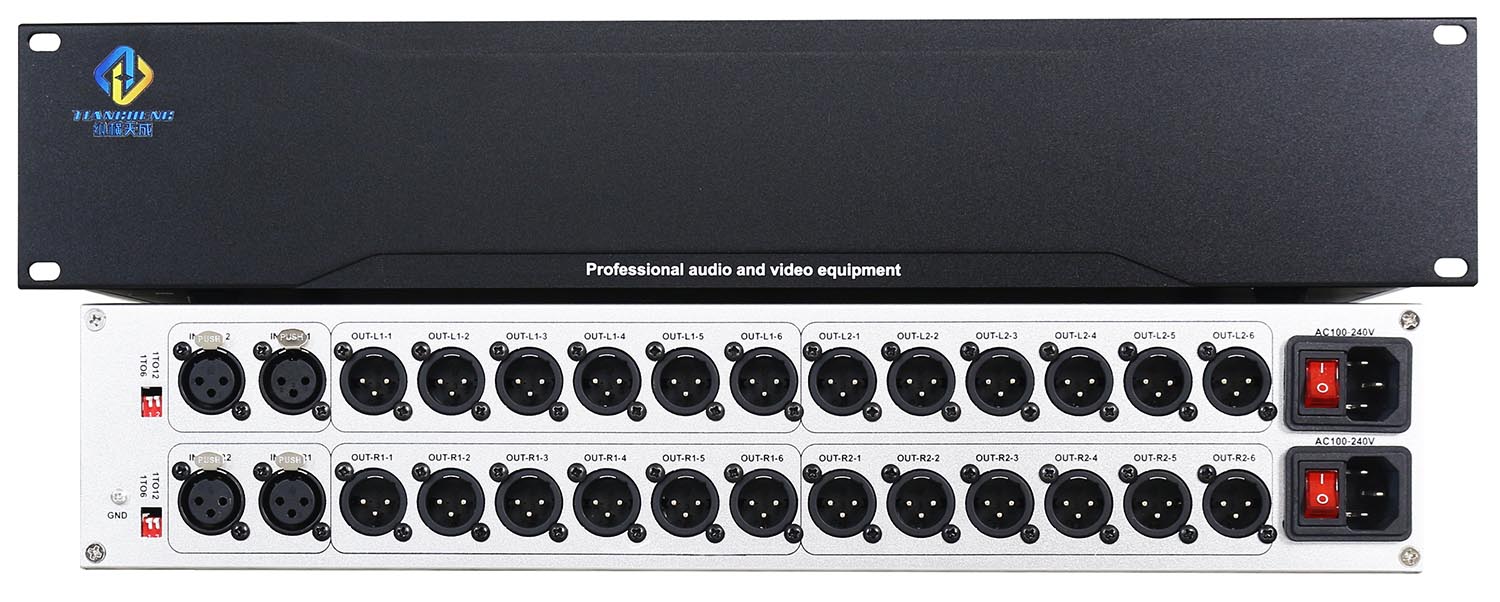

4进24出可切2进24出音频分配器带断电直通

更新:2024/3/21 11:46:03      点击:
  • 品牌:   纵横天成
  • 型号:   ZH-AD623K
  • 名称:音频分配器 型号:ZH-AD623K

    品牌:纵横天成    路数:1进12出双声道可切4进24出

    名称

    型号

    备注

    4进24出音频分配器

    ZH-AD623K

    标配带断电直通

    4进24出音频分配器

    ZH-AD623KA

    输出带隔离款


          音频分配器是将一路音频输入信号分配成多路同样的音频输出信号的设备。本公司生产的音频分配器采用高速线性音频集成电路和音频驱动芯片组成,具有音频还原性好,音频信噪比高,频率响应宽等特点。分为普通型音频分配器、调节音频分配器和光电隔离音频分配器,其分配输出模式有一路输入,二路和三路输出等,多系列的音频分配器能满足各种监控系统的需求。

    l 输入内置前级放大处理。

    l支持1进12出双声道卡侬接口切换4进24出单声道

    l 电路抗干扰处理信号输出无电流声底噪等。

    l 每路独立运放处理信号无干扰输出无衰减。

    l 采用多层全贴片结构电路板。

    l 输入输出电源降噪处理。

    l 带断电直通功能。

    l 输入输出采用XLR镀金卡农平衡接口。

    l 输出每路带独立音频隔离器及驱动,抑制共模干扰和共地干扰(选配)。

    l 内部双12V宽电压处理。

    l 输出独立处理电路防串扰。

    l 采用独立音量处理和放大电路。

    l 宽电压设计支持110-264V电压输入。

    l 采用标准2U机箱。

    l 可用于音频信号环路输出。

    l 多台设备可级联无衰减。


  • 项目

    参数

    音频部分

    格式

    单声道(立体声道)平衡

    阻抗

    >10 kΩ(输入);600Ω

    采样频率

    48KHZ

    输入到输出动态范围

     >100DB

    频率响应

      20~20kHz (±0.5dbu)带隔离:50~20kHz (±0.5dbu)

    总谐波失真+噪声

    ≤0.001% @1kHz,+4dBu

    信噪比S/N

    S/N>105dB

    分离度

    <-80dB @ 1 kHz, 满载

    共态抑制率CMRR

    75dBu @ +20dBu , 60Hz

    底噪

    -105DBU

    增益误差

    ±0.1dB 通道至通道

    电平(Hi-Z)

    >+21dBu,

    电平(600Ω)

    >+15dBm,

    外形尺寸

    484*300*90
