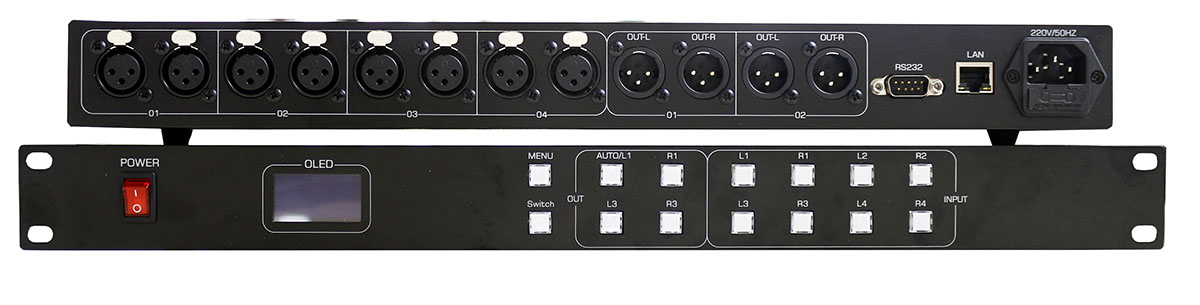

4进2出卡侬自动切换器
- 品牌： 纵横天成
- 型号： ZH-AZ0402K
注：产品支持断电直通，断电记忆，保存，读取等功能。
产品输入前2路支持自动切换，自动检测输入1信号丢失与否，当检测到信号丢失自动切换，检测到信号恢复自动切回。
名称：音频切换器 型号：ZH-AZ0402K
品牌：纵横天成 路数：4进2出双声道
·支持模拟平衡音频。
·实现高保真切换；
·采用全铝机箱
·系统采用一体化设计，减少接线，提高可靠性。

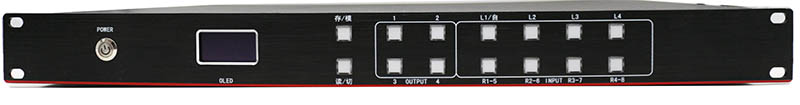

·前面板采用OLED实时显示当前状态。
·支持同步1进多出快捷模式。
支持平衡单声道8进4出和双声道4进2出模式切换
·模拟平衡音频8切4模式和4进2出双声道下支持信号检测自动切换功能。
·支持定时切换功能。
采用特殊设计切换音质无变化。
·支持断电直通。
·支持存储和读取模式功能
·支持断电自动记忆模式。
·采用特殊算法支持信号无缝切换。
·采用标准1U机箱。
·采用透明带灯按键。
·切换状态按键实时反馈功能。
·软件切换时面板液晶实时反馈功能。
·内置110-264V宽电压设置，适用于各种场所。
·控制接口保护功能，防静电、防雷击。
·采用全贴片结构在兼顾美观同时提高设备稳定性。

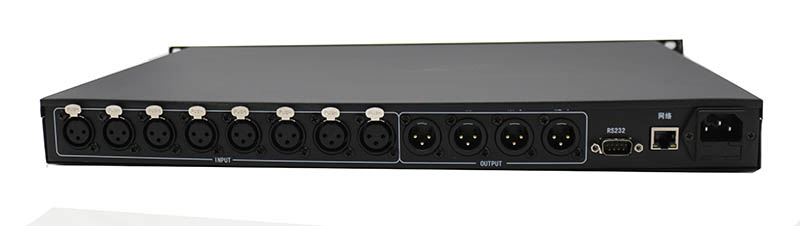

支持232控制和网络控制
·超低功耗设计8进4出功耗10W。
·多种控制模式：前面板按键，软件控制。
项目
参数
音频部分
阻抗
>10 kΩ（输入）；600Ω
介入增益
0dB
频率响应
20Hz ~ 20kHz
总谐波失真+噪声
0.03% @ 1 kHz 额定电压下
信噪比S/N
>90dB,
分离度
<-80dB @ 1 kHz, 满载
共态抑制率CMRR
>75dB @: 20 Hz ~ 20 kHz
电平
+19.5dBu, (平衡 / 不平衡) at 1%THD+N
增益误差
±0.1dB 通道至通道
电平(Hi-Z)
>+21dBu, 平衡 / 不平衡 在 stated %THD+N
电平(600Ω)
>+15dBm, 平衡 / 不平衡 在stated %THD+N
供电电源
AC85-AC264V 50Hz±10%
耗电功率
20W/ AC85-AC264V 50HZ+—10%
重量
5KG
颜色
黑
通讯接口
波特率
9600 bps
数据格式
8位数据/1位停止位/无校验位
电源
输入电压
220V（±20%）/50Hz
功耗
20W
其他
切换时间
200ns
状态记忆
可保存16种工作状态
控制方式
l 使用前面板按键
l 通过RS-232接口远程控制
l 网络控制
安装方式
可通过面板上的固定孔固定在19”机架上
外形尺寸
l 8 x 4 ：1U（482mm× 44mm×300mm）
