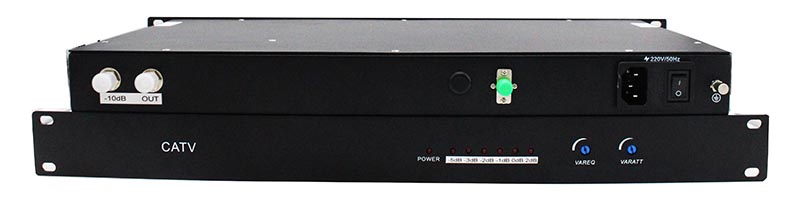

机架型接收机
- 品牌： 纵横天成
- 型号： ZH-VR1310S
名称：光接收机 型号：ZH-VR1310S
品牌：纵横天成 功率：机架式
产品介绍：
CATV和卫星中间通道光接收机工作带宽为47 ~ 2600 MHz。是一个有线电视和L波段卫星光纤连接产品。它可以在单纤上接收模拟和47 ~ 2600MHz频率的数字信号，可以兼容FTTX PON来实现在模拟电视(< 10 ch),数字电视(DVB-C，DVB-T)，卫星电视 (DVB-S) 和网络及FTTH之间的三网合一。
它具有如下特点：
1. 采用灵敏度的光探测器；通过光纤可以实现稳定、长距离的传输要求。
2. 内置WDM，电视波长1550nm。
3. 兼容性强，可与任何的FTTX PON技术兼容。
4. 在一根光纤上接收950～2600MHz的卫星L-Band的数字和模拟信号。
5. 具有好的抗电磁，射频，雷电干扰能力。
6.标准1U机箱。
7.双输出功能。
8.AGC功能。
二、技术指标
光学特性
光工作波长范围（nm）
1310/1490/1550
接收光功率范围（dBm）
-13~0
光反射损耗（dB）
≥45
光纤链接类型
SC/APC，SC/PC
射频特性
工作频率（MHz）
47～862
平坦度（dB）
±1.5
输出电平（dBuV）
66~86@0dBm
手动增益控制范围（dB）
0～20±1
输出反射损耗（dB）
≥16
输出阻抗（Ω）
75
输出端口数量
2
射频连接器类型
F-5(公制或英制)
链路性能
载波组合三次差拍CTB（dB）
≥62@0dBm
载波组合二次差拍CSO（dB）
≥63@0dBm
载噪比CNR（dB）
≥50@0dBm
测试条件：
60个 (PAL-D)频道,输入光信号为0dBm, 3级EDFA 在噪声系数为5dB的前提下,传输65Km, OMI 3.5%。
SAT-IF 参数
频率范围（MHz）
950~2600
输出电平（dBm）
-50~-30
平坦度（dB）
±1.5dB
IMD
-40dBc
输出阻抗（Ω）
75
