4进24出多功能音频分配器
- 品牌： 纵横天成
- 型号： ZH-AD0424KTW
名称：音频分配器 型号：ZH-AD0424KTW
品牌：纵横天成 路数：4进24出
4进24出带隔离产品型号ZH-AD0424KTW 不带隔离型号：ZH-AD0424KW
音频分配器是将一路音频输入信号分配成多路同样的音频输出信号的设备。本公司生产的音频分配器采用线性视频集成电路和音频驱动芯片组成，具有音频还原性好.频率响应宽等
产品型号：
名称
型号
功能
4分24普通款
ZH-AD0424KTW
普通款
4分24带隔离器
ZH-AD0424KATW
每路输出独立隔离牛
一、功能说明：
1、4通道平衡输入。
2、24通道平衡输出，可选择多种输出矩阵模式，6路一组。
3、支持MIC与LINE-IN模式自动切换。
4、支持输入通道音量调节，支持所有通道音量快速调节和单通道音量独立调节。
5、支持输出通道音量调节，支持所有通道音量快速调节和单通道音量独立调节。
6、支持4种矩阵模式，4组1进6出模式，双声道即2组1进12出模式，1进18出模式，1进24出模式。
7、支持输入通道的矩阵切换。

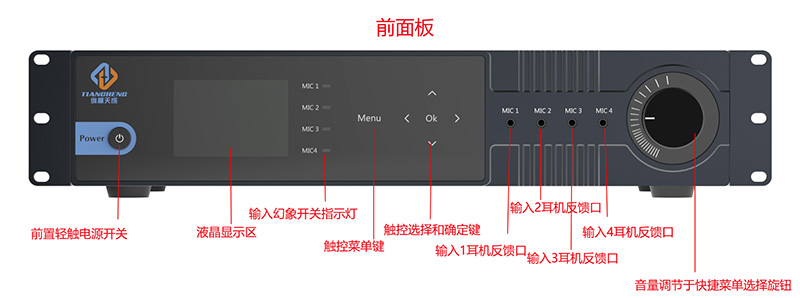

8、3.5寸液晶屏，电容式触摸按键。
9、支持场景保存，场景调用。
10、断电自动记忆功能
11、当前状态查询功能，可查询当前状态下每路输入输出音量大小，切换模式等。
12、幻象开关触控开启和关闭，LED实时显示和液晶状态查询
13、面板前置输入耳机口反馈
14、输出独立隔离（选配）
15、输入输出音量独立触控调节
16、输入UV实时显示
17、采用前置放大和处理保证输出无电流声和底噪
18、内置幻象电源芯片。
19、内置幻象处理芯片声音调节范围宽，并内置前置MIC放大处理。
20、采用调节芯片，调节无噪音，无衰减。
21、采用无级调节旋钮，全触摸控制避免传统电位器时间过长故障问题
22、采用双电源开关模式，后面为电源总开关，前置轻触实时开关。
23、采用CPU特殊静音算法，无缝切换保证切换时音箱不会有蓬蓬声。
24、采用宽电压设计支持110V和220V电压
25、采用全铝无缝机箱设计，美观大方。
26、采用玻璃面板豪华与美观于一体。
27、采用全贴片结构。
产品参数:
名称
参数

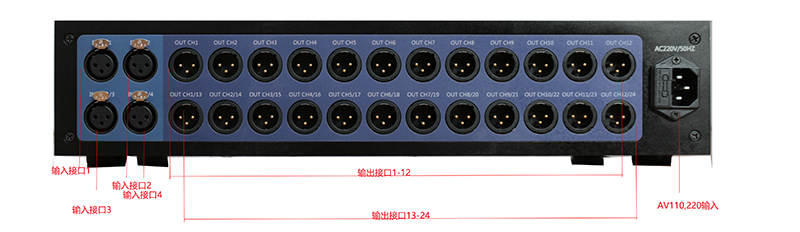

输入接口
4个XLR
输出接口
24个XLR和4个输入耳机反馈接口
采样频率
48KHZ
输入到输出动态范围
>110DB
频率响应
20～20kHz (±0.5dbu)
输入增益
≥ 50dB
共模抑制
75dBu @ +20dBu , 60Hz
通道隔离度
105DB
总谐波失真+噪声
≤0.002% @1kHz，+4dBu
信噪比
S/N>90dB
分离度
<-80dB @ 1 kHz, 满载
共态抑制率
CMRR>75dB @: 20 Hz ~ 20 kHz
输入阻抗
2KR
输出阻抗
100 ohm
底噪
-105DBU
输入增益
54dB
电平
+19.5dBu,平衡
增益误差
±0.1dB 通道至通道
工作湿度
10% - 90%无水凝状态下
工作温度
-40℃ - 80℃
供电电源
AC110V,AC220V 50Hz±10%
耗电功率
50W
尺寸
484*260*90
