1进4出6.35音频分配器

更新:2022/8/1 14:36:02      点击:
  • 品牌:   纵横天成
  • 型号:   ZH-ADE603
  • 名称:音频分配器   型号:ZH-ADE603

    品牌:纵横天成      路数:1进4出

    详细说明

        音频分配器是将一路音频输入信号分配成多路同样的音频输出信号的设备。

    产品特点

     采用5V供电,支持充电宝使用。

    采用安卓电源接口

     每路输出信号独立运放处理。

    前置运放放大。

    全铝机壳,

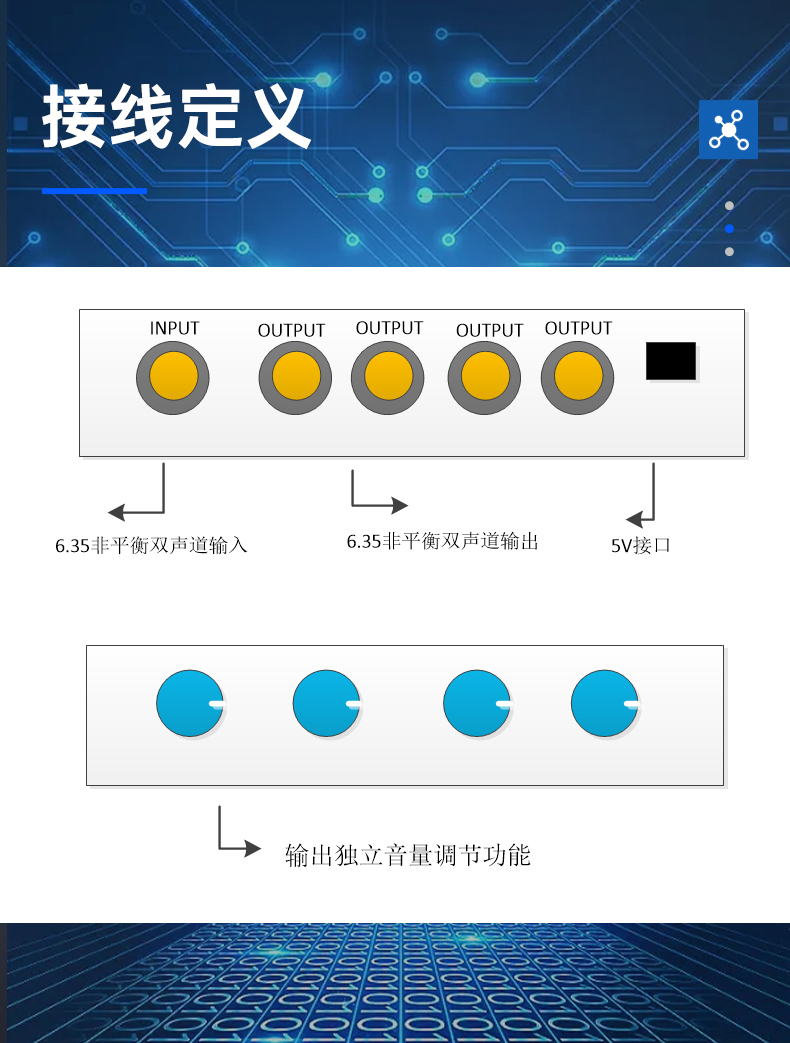

    镀金6.35接口

    支持非平衡双声道和单声道

    用于音频信号环路输出

    多台设备可级联

    内置进口继电器控制开关防止断电串音和干扰

    采用密封电位器

    采用电镀旋钮

    采用输入信号补偿处理。

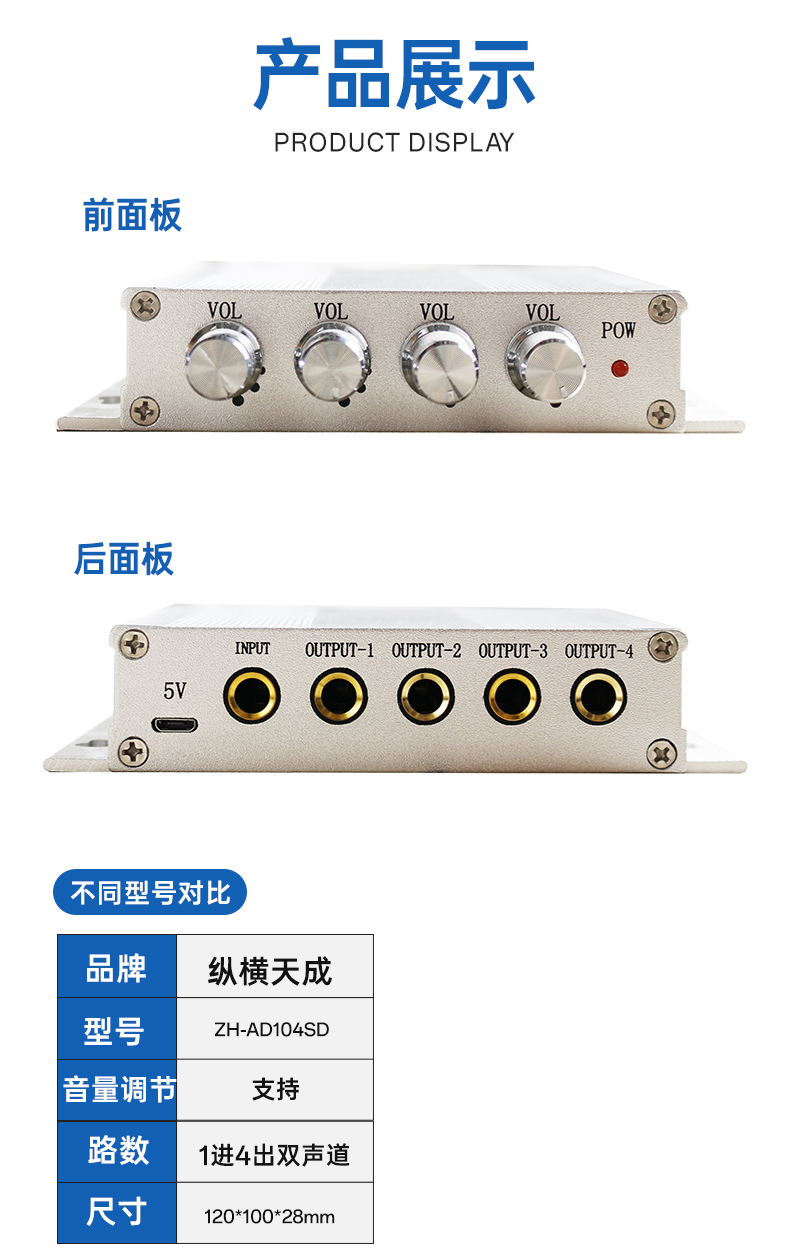

    前面板电源指示灯

    贴片结构

    输出音量可调至原声音2倍大小(注:请根据情况放大倍数太高有可能会失真,可通过前面板旋钮调节控制。 )

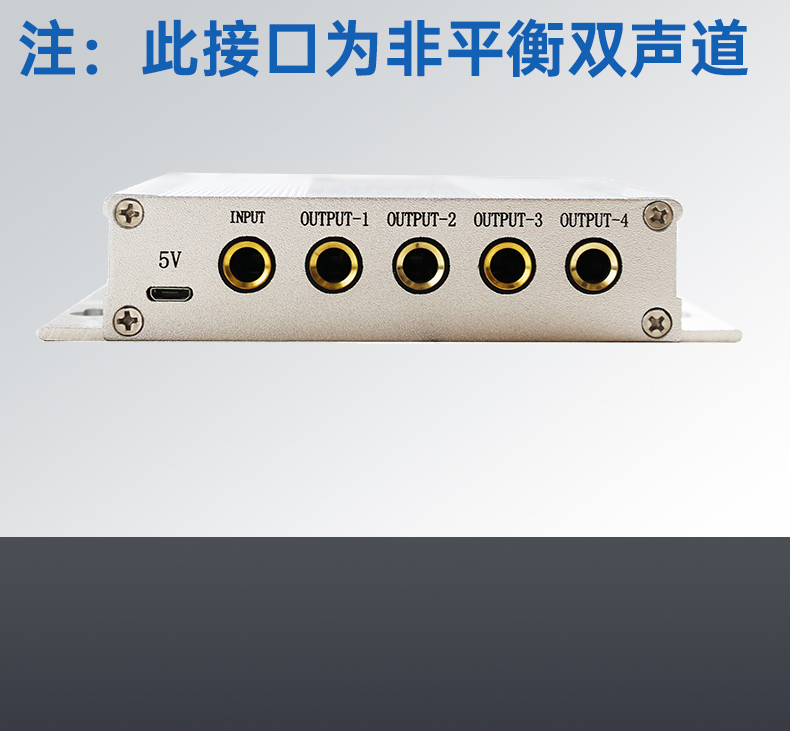

    注:本设备采用非平衡双声道设计,支持非平衡双声道和单声道。如果使用平衡单声道设备可能会出现问题。

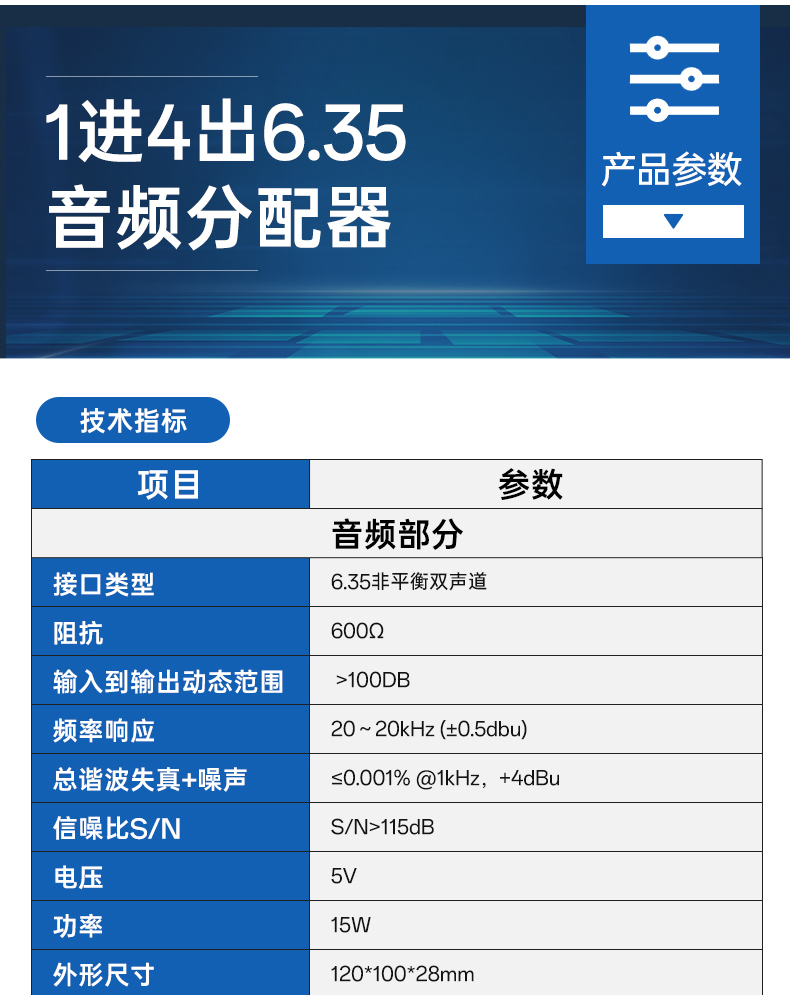

  • 项目

    参数

    音频部分

    格式

    单声道(双声道)6.35接口

    阻抗

    >10 kΩ(输入);600Ω


    介入增益

    10dB(非平衡输出)

    频率响应

    20Hz ~ 20kHz

    总谐波失真+噪声

    0.003% @ 1 kHz 额定电压下

    信噪比S/N

    >98dB, 平衡, 在最大输出率 (21dBu)

    分离度

    <-80dB @ 1 kHz, 满载

    共态抑制率CMRR

    >75dB @: 20 Hz ~ 20 kHz

    最大电平

    +19.5dBu,

    增益误差

    ±0.1dB 通道至通道

    电平(Hi-Z)

    >+21dBu,

    电平(600Ω)

    >+15dBm,

    外形尺寸

    120*100*40mm
