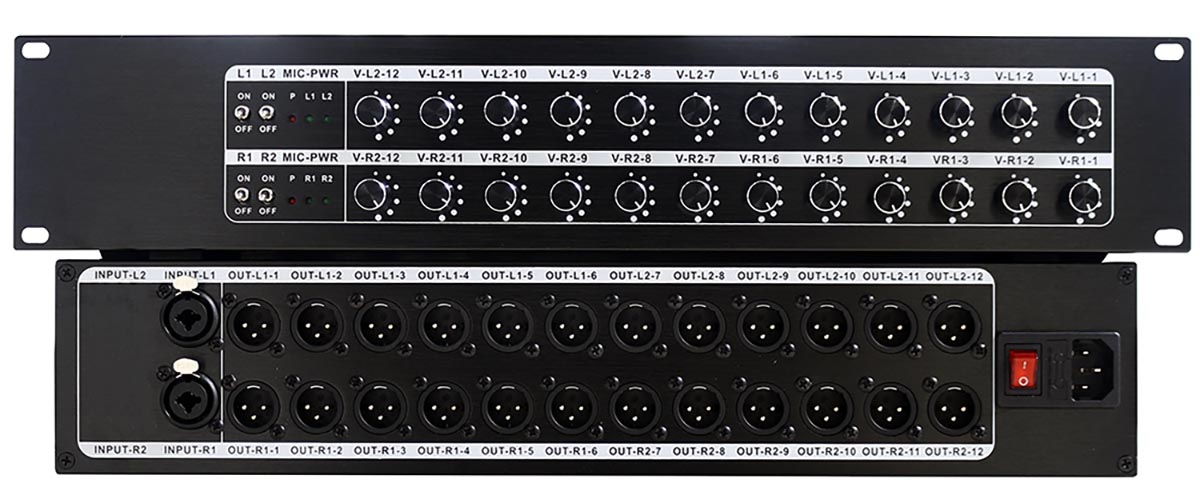

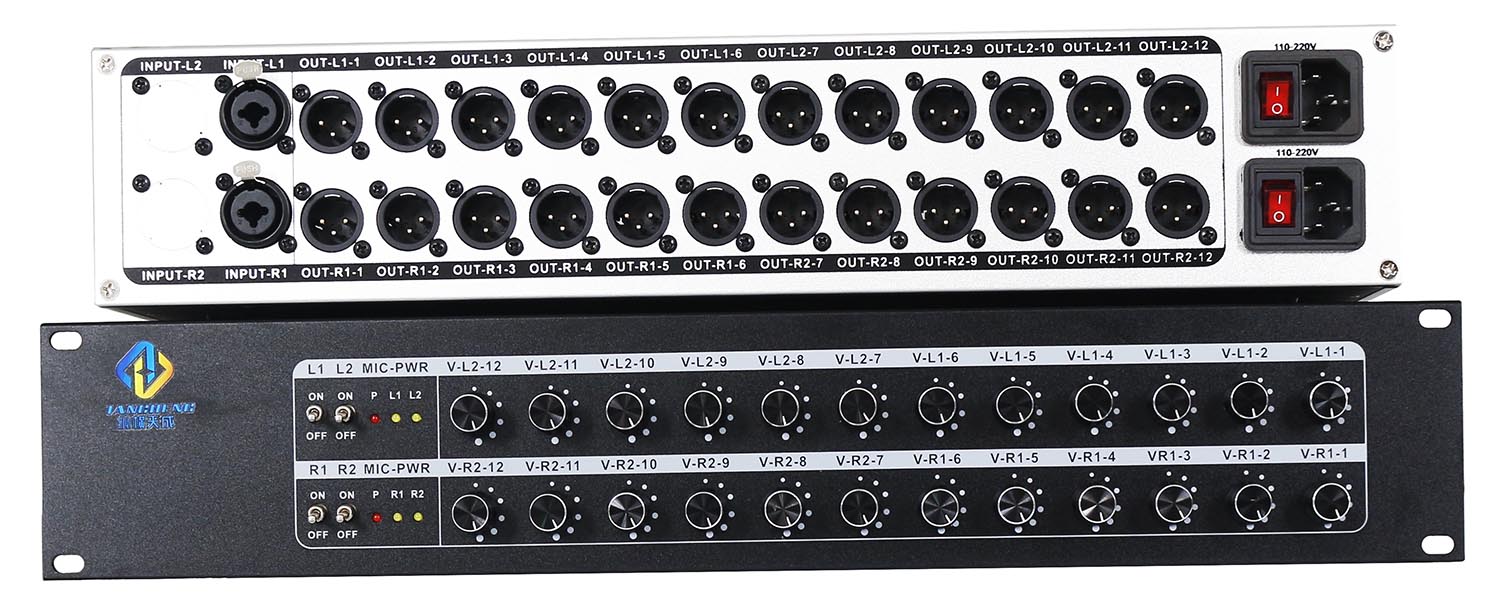

2进24出卡农音频分配器带调节
- 品牌： 纵横天成
- 型号： ZH-AD616K
名称：音频分配器 型号：ZH-AD616K
品牌：纵横天成 路数：1进12出双声道（2进24出）
名称
型号
备注
音频分配器
ZH-AD616K
普通款
音频分配器带隔离
ZH-AD616KA
输出带隔离款
音频分配器
ZH-AD616KE
带断电直通
音频分配器带隔离
ZH-AD616KAE
输出带隔离款和断电直通
音频分配器是将一路音频输入信号分配成多路同样的音频输出信号的设备。本公司生产的音频分配器采用高速线性音频集成电路和音频驱动芯片组成，具有音频还原性好，音频信噪比高，频率响应宽等特点。分为普通型音频分配器、调节音频分配器和光电隔离音频分配器，其分配输出模式有一路输入，二路和三路输出等，多系列的音频分配器能满足各种监控系统的需求。
l 2组1进12出双声道立体声
l （输入平衡，输出平衡，ATS-2测试仪实际测试指标）
l 产品采用一体化电路设计，无任何连线和排线等干扰和衰减信号的线路。
l 输入支持6.5或卡农2种接口。
l 支持话筒模式和线路模式。
l 输入支持幻象供电功能，前面板带幻象开关。
l 独立幻象供电指示灯和电源指示灯。
l 采用电镀旋钮。
l 断电直通功能（选配）
l 采用密封电位器。
l 内置前置放大功能。
l 宽电压设计支持110-264V电压输入。
l 内部双15V宽电压处理。
l 输出独立处理电路防串扰。
l 采用独立音量处理和放大电路。
l 每路独立音频隔离功能，屏蔽共地干扰和共模干扰。（选配）
l 输入采用镀金卡农共用头，输出采用镀金卡农接口。
l 输出独立音量调节功能。
l 采用多层全贴片结构电路板。
l 输入输出电源降噪处理。
l 内置防雷抗电涌功能。
l 采用标准2U全铝机箱。
l 可用于音频信号环路输出。
l 多台设备可级联无衰减。
项目
参数
音频部分
格式
单声道（立体声道）平衡
阻抗
>10 kΩ（输入）；600Ω
采样频率
48KHZ
输入到输出动态范围
>100DB
频率响应
20～20kHz (±0.5dbu)带隔离：50～20kHz (±0.5dbu)
总谐波失真+噪声
≤0.001% @1kHz，+4dBu
信噪比S/N
S/N>105dB
分离度
<-80dB @ 1 kHz, 满载
共态抑制率CMRR
75dBu @ +20dBu , 60Hz
底噪
-105DBU
增益误差
±0.1dB 通道至通道
电平(Hi-Z)
>+21dBu,
电平(600Ω)
>+15dBm,
外形尺寸
484*300*90
