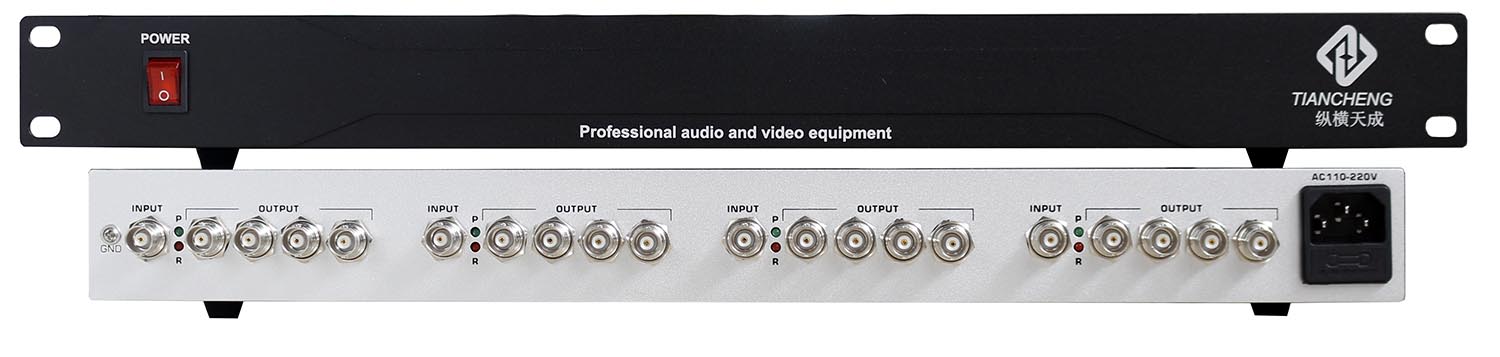

4进16出SDI分配器
- 品牌： 纵横天成
- 型号： ZH-SDIF0416
名称：SDI分配器 型号：ZH-SDIF0416
品牌：纵横天成 路数：4进16出
主备冗余电源功能
每路电源独立检测功能
每路信号独立检测功能
支持多路信号输出
自动识别标高高清3G信号
支持1/2/4/8/16/32/64路3G SDI信号输出。
采用驱动芯片，支持长线传输；支持480i 576i，720p50HZ/60HZ ，1080i50HZ/60HZ，1080p25HZ/30HZ/50HZ/60HZ等分辨率；
图像处理及信号长矩离传输失真增益补偿技术，采用数字同步识别处理技术，图像输出稳定；
纵横天成3G-SDI分配器采用长线增益技术，支轻松实现3G-SDI分配+远距离传输。
电路优化设计抗电磁干扰，防雷设计，抗击电源浪涌，保证通信质量稳定。
输入信号SD HD 3G 自动识别技术。
内置电缆自动均衡器和时钟重定时功能。
全数字、无压缩，无需软件设置。
电源状态、视频链路状态、输入输出实时指示灯功能。
标准机架式结构。
一路高清信号分配到多路输出无衰减。
支持速率270Mbps—2.97Gbps。
工业级别宽温度范围设计，工业级芯片、全表面贴装技术
主备冗余电源（选配插卡式机箱功能）
产品型号
ZH-SDIF0416
输入信号
4*BNC SDI 标清高清3G
支持输入格式
480I,576I,720P50HZ/60HZ,1080I50HZ/60HZ,1080P25HZ/30HZ/50HZ/60HZ
输出信号
16*BNC SDI 标清高清3G
支持输出格式
480I,576I,720P50HZ/60HZ,1080I50HZ/60HZ,1080P25HZ/30HZ/50HZ/60HZ
支持速率
270Mbps-2.97gbps
输入输出阻抗
75Ω接口
SDI耦合类型
AC耦合
SDI信号抖动
SD-SDI<0.1UI HD-SDI<0.2UI 3G-SDI<0.1UI
嵌入音频、辅助空间、EDH数据
透明
工作温度
-40--80度
工作湿
0---90%不结凝
防护等级
通用工业标
外形
标准1U机箱484*300*45mm
电压
220V
功率
30W
