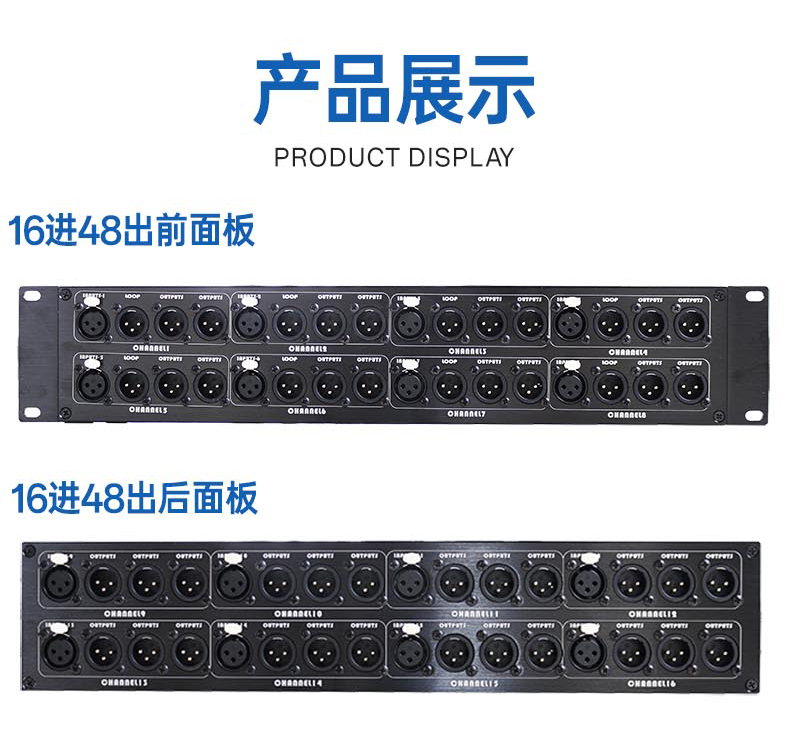

16进48出卡侬分配器带隔离
- 品牌： 纵横天成
- 型号： ZH-AD1648KA
名称：音频分配器 型号：ZH-AD1648KA
品牌：纵横天成 路数：16进48出
l 卡侬无源隔离音频分配器

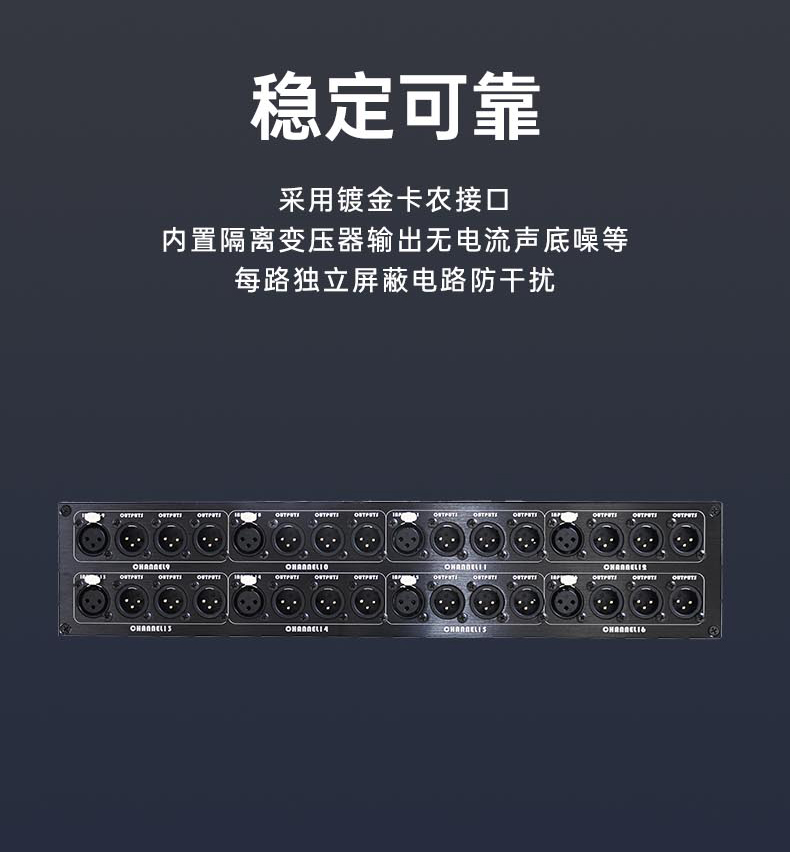

l 采用镀金卡农接口衰减无电流声和底噪

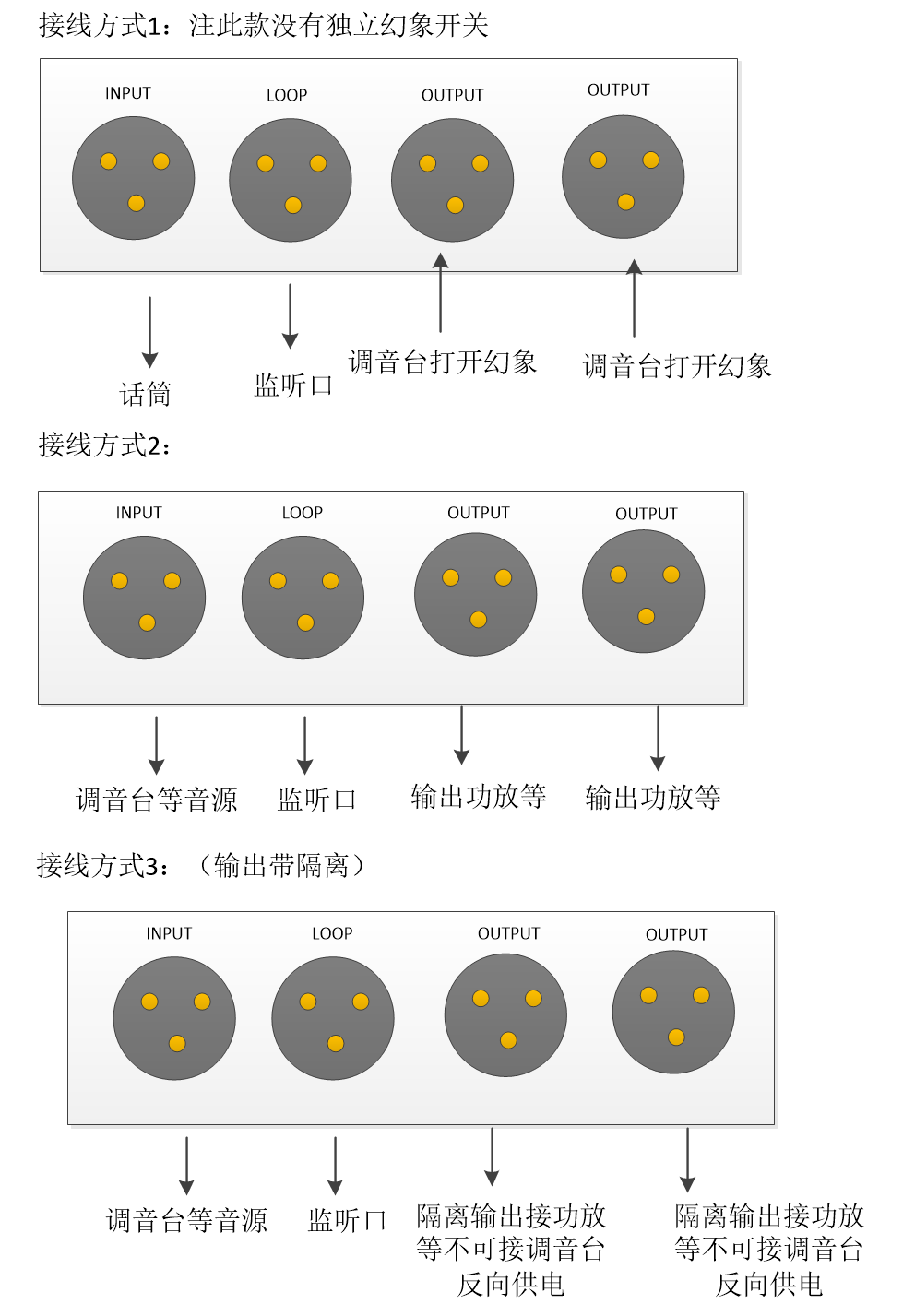

l 每组输入带环通输出。
l 每组2路隔离分配输出，屏蔽共地干扰和共模干扰。
l 支持输出接环通接口给输入48V幻象供电。
l 机箱采用屏蔽设计，可屏蔽交流干扰。
l 采用镀金多层电路板结构。
l 每组独立电路防串扰。
l 采用全部电路设计不引线防干扰。
l 标准2U全铝机箱
l 全铝机箱无缝设计

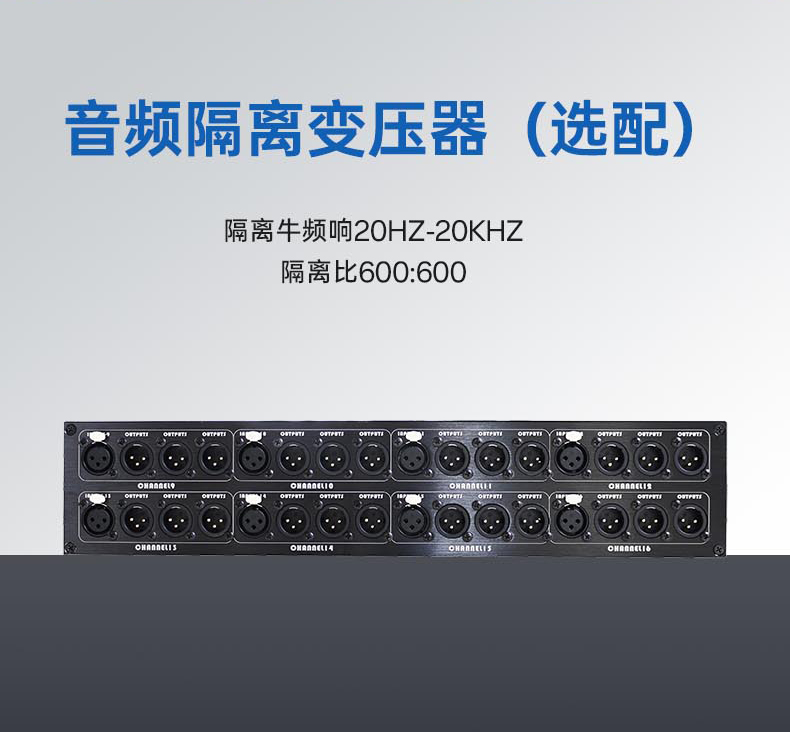

l 隔离比：600:600
l 隔离带宽：20-20K
l 隔离后失真：0.003%
l 带宽：20-20KHZ
l 失真：0.002%
l 插入损耗<0.1dB

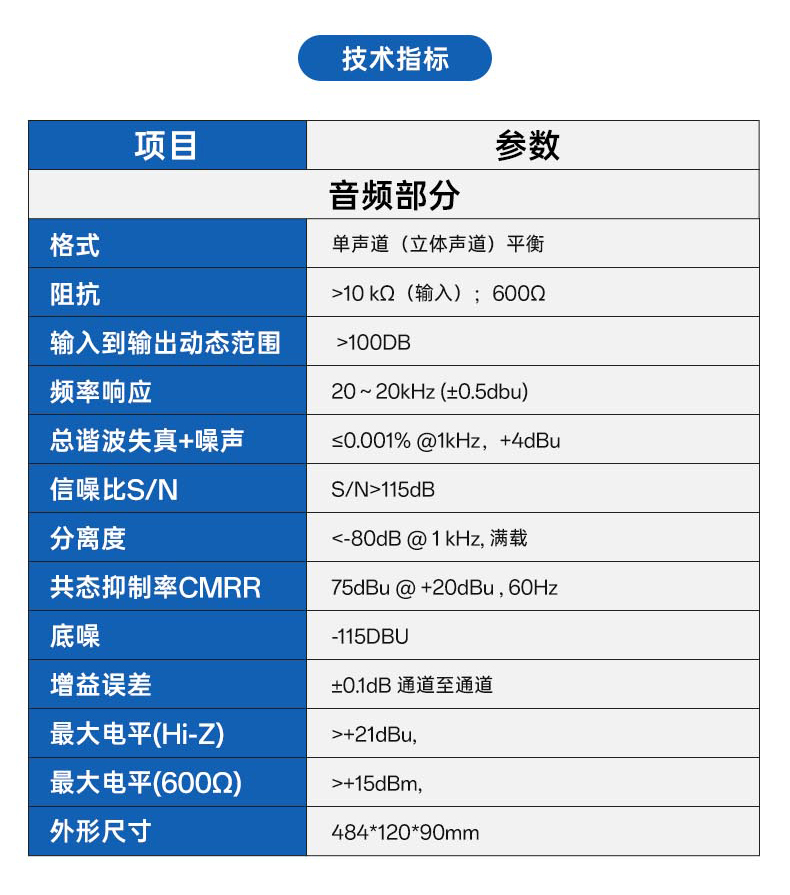

项目
参数
音频部分
格式
单声道（立体声道）平衡
阻抗
>10 kΩ（输入）；600Ω
采样频率
48KHZ
输入到输出动态范围
>100DB
频率响应
20～20kHz (±0.5dbu)带隔离：20～20kHz (±0.5dbu)
总谐波失真+噪声
≤0.001% @1kHz，+4dBu
信噪比S/N
S/N>105dB
分离度
<-80dB @ 1 kHz, 满载
共态抑制率CMRR
75dBu @ +20dBu , 60Hz
底噪
-105DBU
增益误差
±0.1dB 通道至通道
电平(Hi-Z)
>+21dBu,
电平(600Ω)
>+15dBm,
外形尺寸
484*120*90
