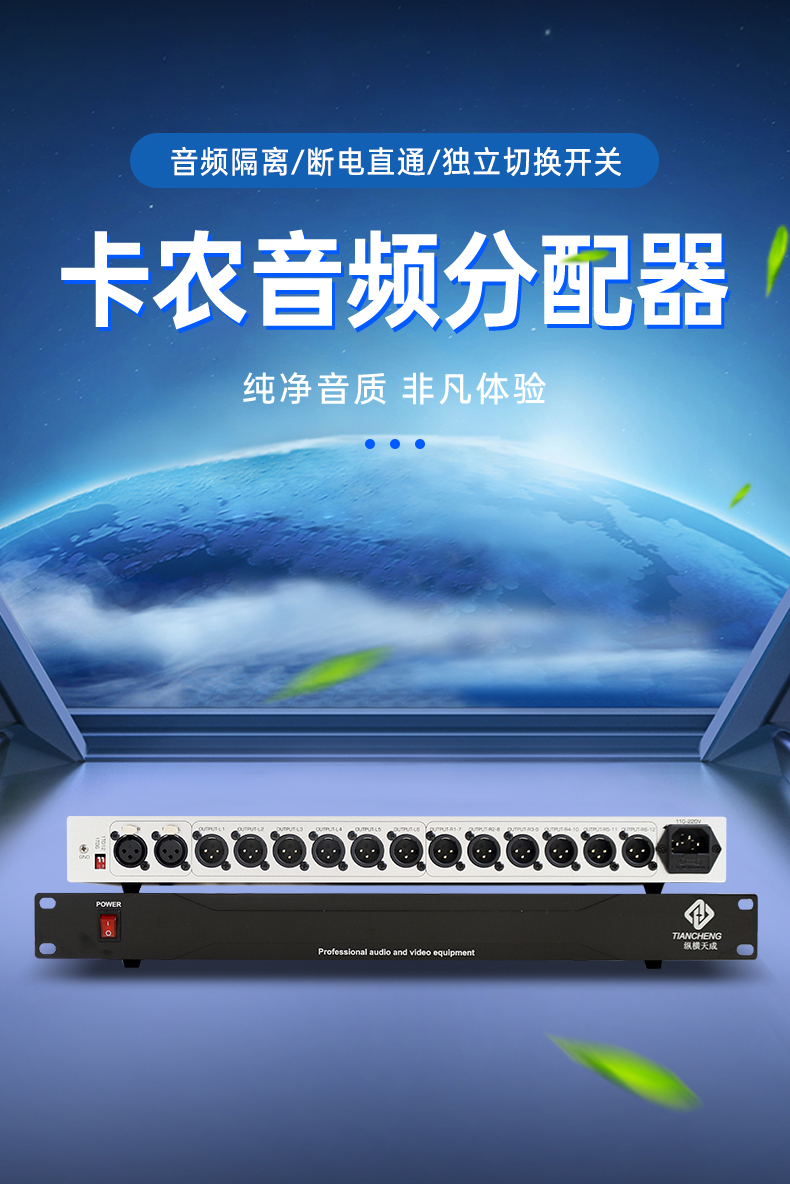

2进12出可切1进12出音频分配器
- 品牌： 纵横天成
- 型号： ZH-AD618K

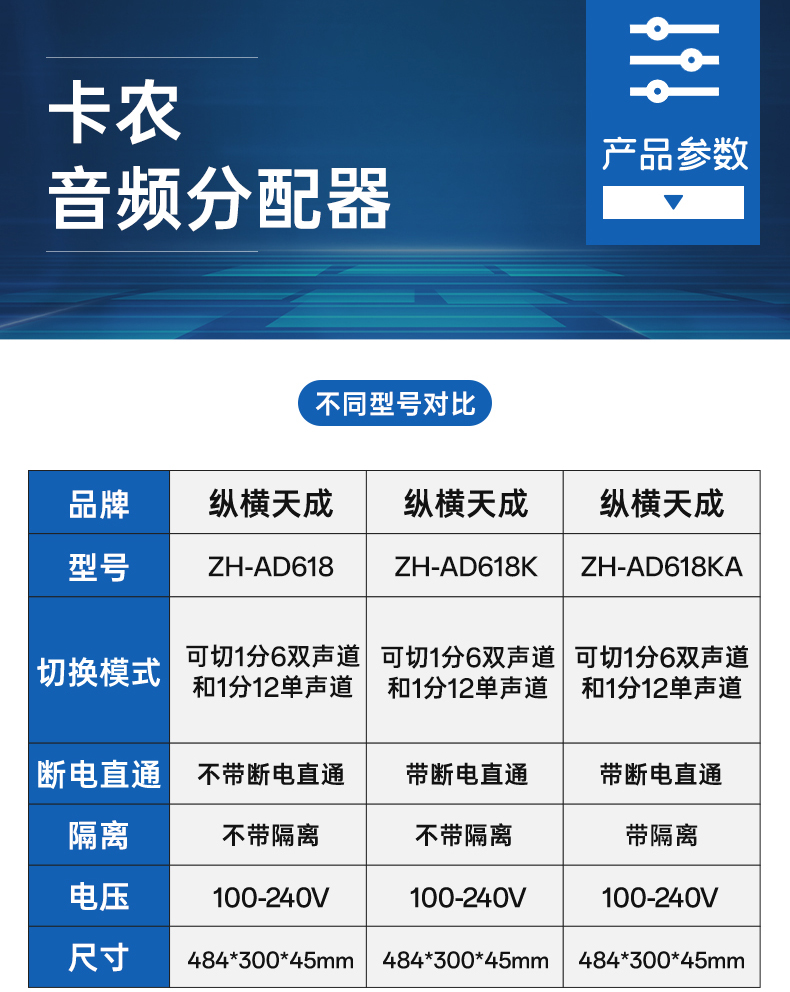

名称：音频分配器 型号：ZH-AD618K
品牌：纵横天成 路数：1进6出可切1进12出
音频分配器
ZH-AD618K
标配带断电直通
音频分配器带隔离
ZH-AD618KA
输出带隔离款
音频分配器是将一路音频输入信号分配成多路同样的音频输出信号的设备。本公司生产的音频分配器采用高速线性音频集成电路和音频驱动芯片组成，具有音频还原性好，音频信噪比高，频率响应宽等特点。分为普通型音频分配器、调节音频分配器和光电隔离音频分配器，其分配输出模式有一路输入，二路和三路输出等，多系列的音频分配器能满足各种监控系统的需求。
l 输入内置前级放大处理。

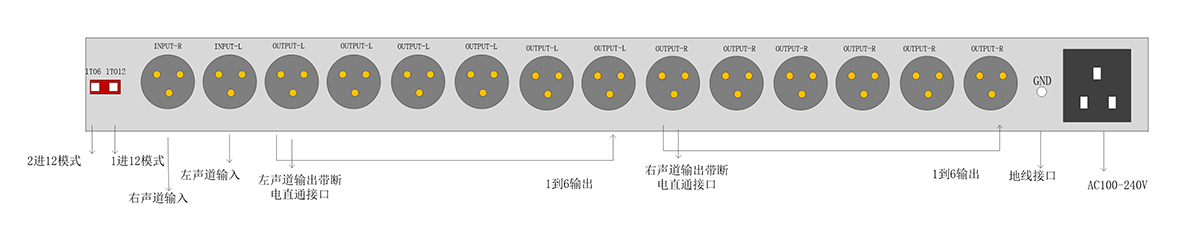

l支持1进6出双声道卡侬接口切换1进12出单声道
l 电路抗干扰处理信号输出无电流声底噪等。
l 每路独立运放处理信号无干扰输出无衰减。
l 采用多层全贴片结构电路板。
l 输入输出电源降噪处理。
l 内置防雷抗电涌功能。
l 输入输出采用XLR镀金卡农平衡接口。
l 输出每路带独立音频隔离器及驱动，抑制共模干扰和共地干扰(选配)。
l 内部双12V宽电压处理。
l 输出独立处理电路防串扰。
l 采用独立音量处理和放大电路。
l带断电直通功能
l 宽电压设计支持110-264V电压输入。
l 采用标准1U机箱。
l 可用于音频信号环路输出。
l 多台设备可级联无衰减。

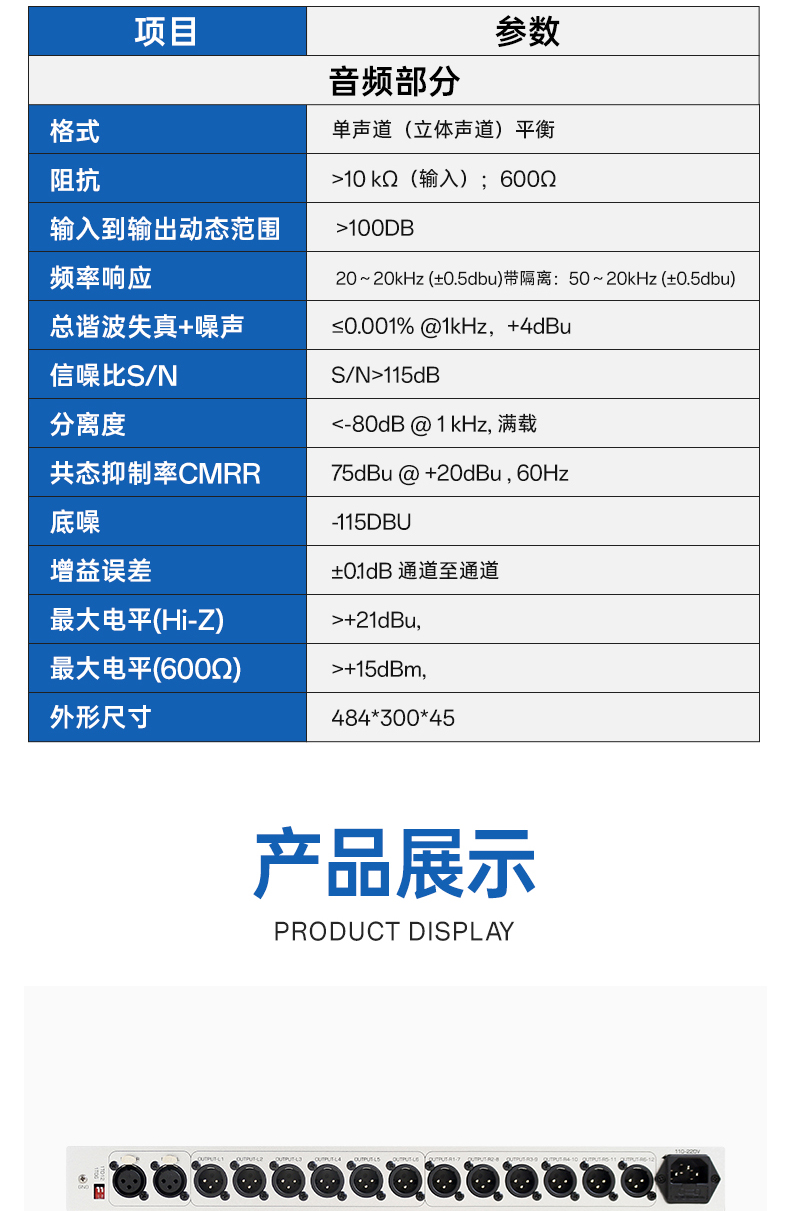

产品参数：
项目
参数
音频部分
格式
单声道（立体声道）平衡
阻抗
>10 kΩ（输入）；600Ω
采样频率
48KHZ
输入到输出动态范围
>100DB
频率响应
20～20kHz (±0.5dbu)带隔离：50～20kHz (±0.5dbu)
总谐波失真+噪声
≤0.001% @1kHz，+4dBu
信噪比S/N
S/N>105dB
分离度
<-80dB @ 1 kHz, 满载
共态抑制率CMRR
75dBu @ +20dBu , 60Hz
底噪
-105DBU
增益误差
±0.1dB 通道至通道
电平(Hi-Z)
>+21dBu,
电平(600Ω)
>+15dBm,
外形尺寸
484*300*45
